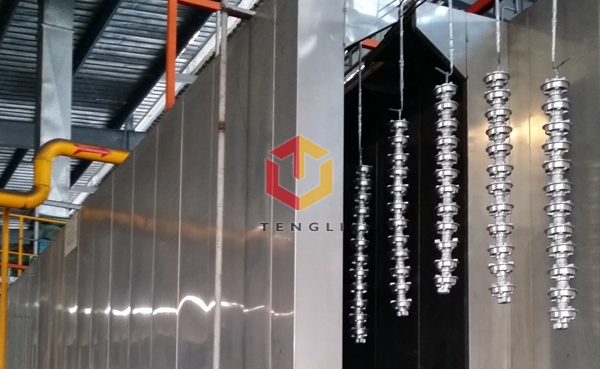

噴淋式前處理設備由棚體、槽體、噴淋系統、通風裝置及懸鏈保護裝置等部分組成。
　　棚體是聯接設備部件的主體，其形狀如封閉隧道結構，根據工藝流程，利用防濺門將其分成若干處理段和過渡段。
　　全線棚體采用不銹鋼板制作，兩端采用仿形門，供工件出入之用。
　　機組的棚體采用 際先進的薄板無焊式、冷鉚迷宮扣接連接形式。
　　輸送鏈在室體內運行，頂部懸掛輸送鏈開口處設保護罩及正壓式風幕封氣裝置，防止對懸鏈腐蝕。
　　輸送鏈底部通過棚體開口處設封氣排刷，防止水氣外逸。
　　進出口兩端設有氣室及風機，防止?jié)駳馔庖荨?br/>　　棚體側面設有一道檢修門及扶梯平臺，進出口設有小梯。
　　槽體的作用是儲存槽液， 槽液正常的工作循環，設置有溢流槽、擋渣網、放水管及水泵吸口。槽體采用雙面焊接， 不漏液，每只槽體均由主、副槽組成。
　　槽體采用不銹鋼材料，外裝飾板也采用不銹鋼材料，整線美觀、易清理。
　　槽內設有溢流槽，控制槽液高度，排除飄浮物。
　　槽底部為斜面，方便清除槽底沉積污垢和槽內溶液。
　　設有雙層不銹鋼擋渣網，防止雜物吸附水泵，堵塞噴嘴及損壞葉輪。
　　每只槽均設有放空管、溢流管和進水管。
　　同種槽液的相鄰槽體，采用槽液逆補方式，從而減低槽液損耗。
　　槽體上方設有活動加料蓋。

　　噴淋式處理系統：
　　1.汽車零部件預處理是為了清除弓箭底材表面附著的灰塵、污漬，為涂裝提供更好的潔面程度。
　　2.被處理的工件通過不同噴射區用特定的清洗液進行強力噴射，從而達到去除便面污垢效果。
　　3.噴淋式清洗法是比較常見的工件預處理方法。

　　噴淋式前處理設備

　　噴淋式前處理設備是完成工件噴洗的主要工作部分，是利用水泵將槽液送 額定壓力
　　拆卸清理方便、角度可調的快裝噴嘴，在 工藝時間前提下，連續均勻的噴射到工件全部表面。
　　噴淋式前處理設備采用立式液下泵，并選用上海知名產品，質量可靠。
　　選用增強聚丙烯材料的卡箍式快拆噴嘴，噴淋方向任意可調，拆卸清理方便，在90℃溫度下可長期使用。噴嘴由分解式零件組成，組合容易，并具有各種流量、噴射角度的錐面、扁平等型號，可得到有效組合。
　　每組噴淋式前處理設備均設有旁通壓力流量調節管路，通過旁路管上的調節閥，調整噴淋壓力，并設有顯示壓力表，噴淋壓力設計能力為噴淋采用上行下送，均衡壓力，減少噴嘴堵塞。
　　噴淋式前處理設備支管與主管之間采用活接頭連接，方便拆卸清洗。
　　磷化渣采用高位沉降槽進行清理，確保藥液質量，且兼作置換槽液之用。

　　噴淋式前處理設備加熱系統

　　本系統采用燃?xì)獬簾崴仩t加熱熱水為加熱熱源，升溫時間。
　　脫脂采用槽內列管式換熱器對槽液加熱，升溫速度快，熱效率高。
　　磷化采用槽外熱水間接加熱，熱水通過槽外板式換熱器加熱磷化液。
　　磷化板式換熱器配有清洗小車，采用除垢劑定期清洗除垢。
　　溫度控制采用溫控表，自動控制。
